Guía de bolsillo Qiskit

Capítulo 3. Visualización de medidas y estados cuánticos

Este trabajo se ha traducido utilizando IA. Agradecemos tus opiniones y comentarios: [e-mail]

Además de dibujar circuitos (ver "Dibujar un circuito cuántico"), Qiskit proporciona visualizaciones de datos como recuentos de medidas y estados cuánticos.

Visualización de los Recuentos de Medidas

Para visualizar los experimentos que dan lugar a recuentos de medidas, Qiskit contiene la función plot_histogram().

Uso de la función trazar_histograma

La función plot_histogram() toma un diccionario que contiene recuentos de mediciones y los traza en un gráfico de barras con una barra por estado base. Demostraremos esta función enel Ejemplo 3-1 trazando los recuentos de mediciones del ejemplo de "Uso del AerSimulator para guardar resultados de mediciones".

Ejemplo 3-1. Utilizar la función plot_histogram() para trazar recuentos de mediciones

from qiskit import QuantumCircuit,Aer,transpile
from qiskit.visualization import plot_histogram

qc = QuantumCircuit(2)
qc.h(0)
qc.cx(0, 1)
qc.measure_all()

backend = Aer.get_backend("aer_simulator")
tqc = transpile(qc, backend)
job = backend.run(tqc, shots=1000)
result = job.result()
counts = result.get_counts(tqc)

plot_histogram(counts)

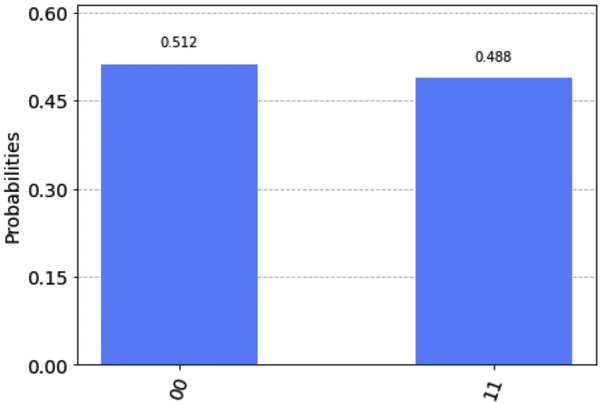

La figura 3-1 muestra los recuentos expresados como probabilidades en un gráfico de barras.

Figura 3-1. Ejemplo de gráfico de barras ...
