《Arduino 烹饪书》第三版

使用原理图和数据表

原理图也称为电路图，是描述电子电路中元件和连接的标准方式。它使用图标符号表示元件，用线条表示元件之间的连接。

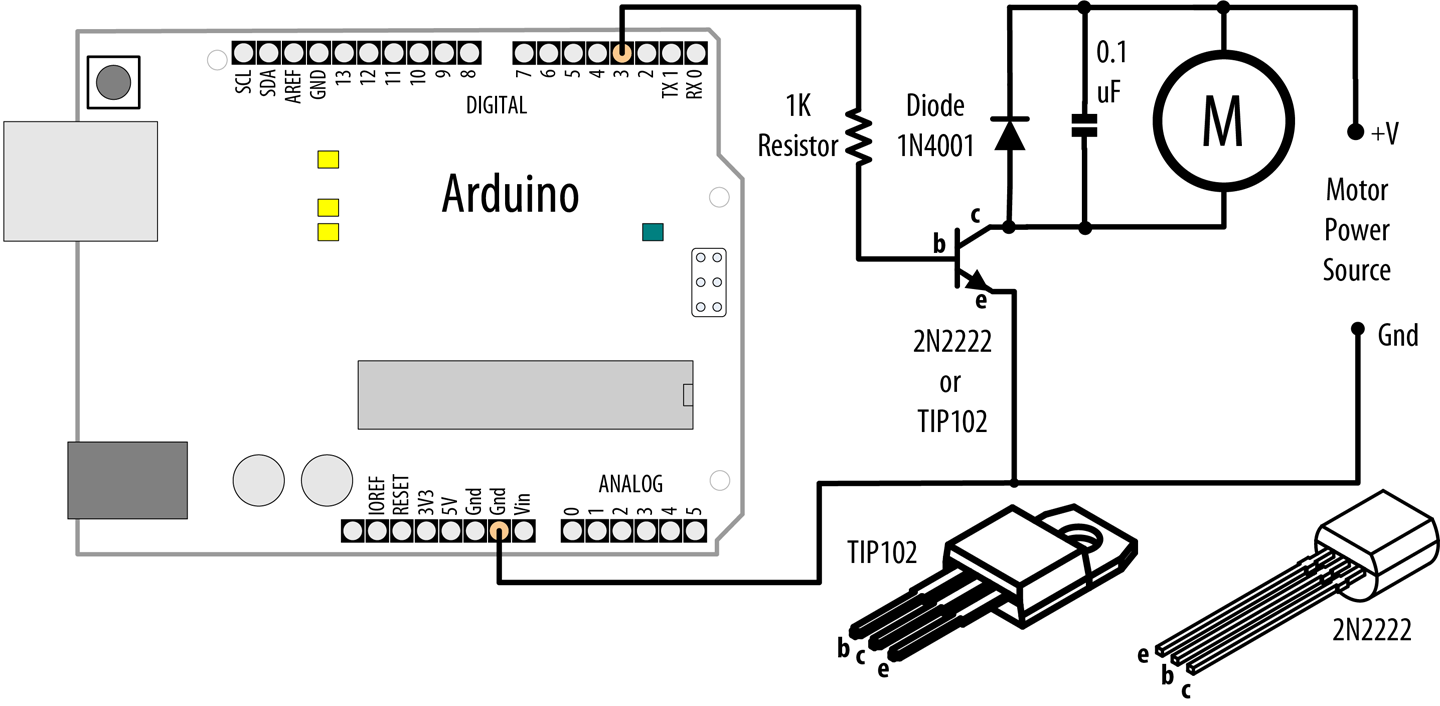

附录 A中的图 A-1显示了一些最常见的元件，以及它们在电路图中的符号。图 B-1是原理图，来自配方 8.8，说明了典型电路图中使用的符号。

典型原理图

电路图表示电路的连接，但不是实际物理布局的图纸。虽然你最初可能会发现物理布线的图纸和照片比原理图更容易理解，但在复杂的电路中，你可能很难清楚地看到每根导线的连接位置。电路图就像地图。一旦熟悉了它们的样式和符号，它们就会帮助你确定方向。例如，输入通常在左边，输出在右边；0V 或接地连接通常显示在简单电路的底部，电源在顶部。

这里使用的电阻器和电容器等元件没有极性，可以任意连接。晶体管、二极管和集成电路是有极性的，因此必须确定每条引线，并按照图示进行连接。

图 B-2显示了使用面包板连接时的布线情况。这幅图是使用一种名为Fritzing的工具绘制的，该工具可以绘制电子电路。

电路的物理布局如图 B-1所示

如果将任务分解成单个步骤，根据电路图为工作面包板布线就很容易。图B-3显示了面包板制作的每个步骤与电路图的关系。所示电路来自配方 1.6。

将原理图转移到面包板上

如何阅读数据表

数据表由元器件制造商制作，用于概括设备的技术特性。数据表包含有关器件性能和使用方法的明确信息，例如，器件工作所需的最低电压以及器件能可靠承受的最高电压。数据表包含有关每个引脚功能的信息以及如何使用器件的建议。

对于液晶显示器等更复杂的设备，数据手册会介绍如何初始化和与设备交互。非常复杂的设备，如 Arduino 控制芯片，则需要数百页来解释设备的所有功能。

数据表是为设计工程师编写的，其中包含的信息通常比您在 Arduino 项目中使用大多数设备所需的信息要多得多。不要被大量的技术信息所吓倒；你通常可以在前几页找到重要信息。通常会有电路图符号标注，以显示设备上的连接是如何与符号相对应的。这一页通常会有设备（或设备系列）的一般描述以及适合的用途。

之后，通常会有一份设备电气特性表。

查找有关设备设计处理的最大电压和电流的信息，检查其是否在您需要的范围内。要将元件直接连接到标准 Arduino 板，设备需要在 +5 伏电压下工作。要直接从 Arduino 的引脚供电，它们需要能够在 40 mA 或更小的电流下工作。

备注

某些元件的设计工作电压为 3.3 伏，如果连接到 5V Arduino 电路板上，可能会损坏这些元件。请将这些器件与设计为 3.3V 电源的电路板（如 MKR 系列、Arduino Zero 等基于 ARM Cortex-M0 的电路板以及其他基于 ARM 的电路板）一起使用，或者使用逻辑电平转换器，如SparkFun BOB-08745。有关逻辑电平转换的更多信息，请点击此处 ...
