第2章 AI システムハードウェアの概要

この作品はAIを使って翻訳されている。ご意見、ご感想をお待ちしている：[e-mail]

スーパーコンピュータ級のAIハードウェアを単一のラックに凝縮すると想像してみろ。NVIDIAの最新アーキテクチャはまさにそれを実現した。この章では、がCPUとGPUを強力なスーパーチップに融合し、さらにそれらを数十個超高速インターコネクトで接続してAIスーパーコンピュータを箱に作成した仕組みを掘り下げる。基本的なハードウェア構成要素であるGrace CPUとBlackwell GPUを探求し、それらの緊密な統合と巨大なメモリプールがAIエンジニアの作業をいかに容易にするかを検証する。

次に、72個のGPUを単一のマシンのように連結するネットワークファブリックへと視野を広げる。その過程で、このシステムに超能力をもたらす演算性能、メモリ容量、効率性における飛躍的な進歩を強調する。最終的には、この最先端ハードウェアが、これまで不可能と思われていた数兆パラメータ規模のモデルのトレーニングとサービングをいかに可能にするかを理解できるだろう。

CPUとGPUのスーパーチップ

NVIDIAの AIスケーリング戦略は、単一の統合型CPU＋GPUスーパーチップモジュールから始まる。Hopper世代以降、NVIDIAはARMベースのCPUと1つ以上のGPUを同一ユニットにパッケージ化し、高速インタフェースで緊密に連携させた。その結果、単一のモジュールが統合コンピューティングエンジンとして動作するようになった。

スーパーチップ の最初の実装はGrace Hopper（GH200）であり、1つのGrace CPUと1つのHopper GPUを組み合わせた。次に登場したのがGrace Blackwell（GB200）スーパーチップで、1つのGrace CPUと2つのBlackwell GPUを同一パッケージに収めた。Grace CPUはモジュール中央に位置し、図2-1に示すように2つのBlackwell GPUダイに囲まれている。

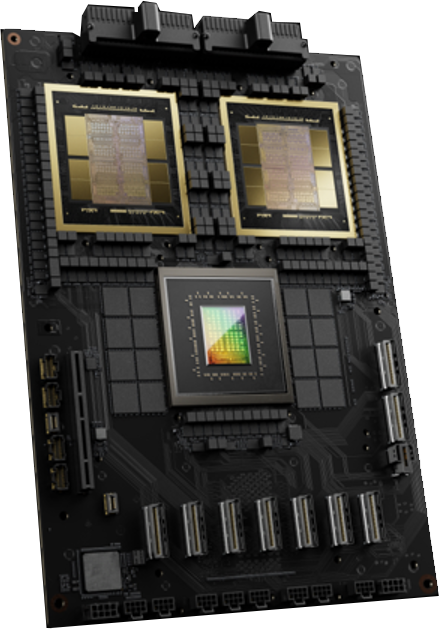

図 2-1. NVIDIA Grace Blackwell スーパーチップモジュール。1 つの Grace CPU（中央）と 2 つの Blackwell B200 GPU（左上と右上）を単一モジュール上に搭載。共有の統合メモリ空間を持ち、NVLink-C2C（チップ間）と呼ばれるカスタムスピードリンクで接続されている。

従来のシステムでは、CPUとGPUは別々のメモリプールを持ち、比較的低速なバス（PCIeなど）を介してコミュニケーションするため、データの往復コピーが必要となる。 NVIDIAのスーパーチップは、CPUとGPUをNVLink-C2C（チップ間接続）と呼ばれるカスタム高速リンクで接続することで、この障壁を解消している。

NVLink-C2Cは、GB200スーパーチップ内のGrace CPUとBlackwell GPU間で最大約900GB/sの転送速度を提供する。比較すると、PCIe Gen5 x16（Blackwell B200）は片方向あたり約64GB/s、PCIe Gen6 x16（Blackwell Ultra B300）は片方向あたり約128GB/sである。NVLink-C2Cの相互接続スピードは、一般的なPCIeよりも順序が桁違いに速い。 ...
