《Asterisk：权威指南》第 5 版

第 2 章 Asterisk 架构

本作品已使用人工智能进行翻译。欢迎您提供反馈和意见：[e-mail]

先做第一件事，但顺序不一定如此。

神秘博士

Asterisk 与其他更传统的 PBX 有很大不同，Asterisk 中的拨号计划基本上以相同的方式处理所有传入信道，而不是将它们分为站、中继线、外围模块等。

在传统的 PBX 中，站（电话机）和中继线（连接到外部世界的资源）之间存在逻辑上的差异。这种限制使得在传统 PBX 中进行创造性路由选择变得非常困难或不可能。

另一方面，Asterisk 内部并没有中继或站点的概念。在 Asterisk 中，所有进出系统的信息都要经过某种通道，通道有很多种，但 Asterisk 的拨号计划会以类似的方式处理所有通道，这就意味着，内部用户可以存在于外部中继线（如手机）的一端，拨号计划处理该用户的方式与处理内部分机的方式完全相同。除非你使用过传统的 PBX、¹可能不会立即意识到这有多么强大和自由。图 2-1说明了两种架构之间的区别。

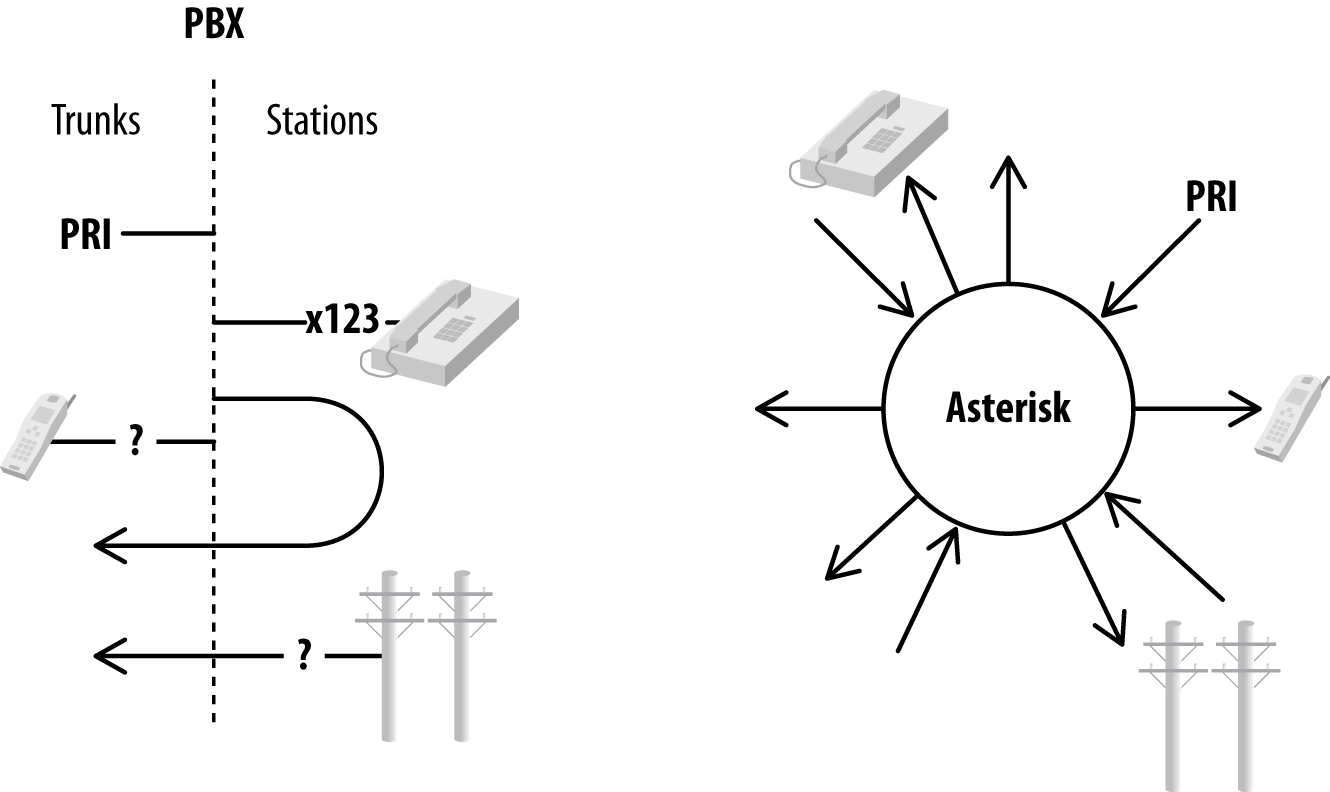

图 2-1. Asterisk 与 PBX 架构对比

模块

Asterisk 建立在模块 上。模块是可加载的组件，提供特定功能，如通道驱动程序（如chan_pjsip.so），或允许连接外部技术的资源（如func_odbc.so）。Asterisk 模块根据/etc/asterisk/modules.conf文件中定义的参数加载。我们将在本书中讨论许多模块的使用，但目前我们只想介绍模块的概念，并让你对可用模块的类型有所了解。

实际上，Asterisk 可以在没有任何模块的情况下启动，尽管在这种状态下它什么也做不了。要了解 Asterisk 的架构，了解它的模块特性是很有用的。

备注

你可以在启动 Asterisk 时默认不加载任何模块，然后从控制台手动加载每个需要的模块，但这并不是你想投入生产的东西；只有当你在对系统进行性能调整时，想去掉 Asterisk 特定应用中不需要的所有东西时，这才会有用。

Asterisk 中的模块类型 包括以下几种：

• 应用程序--拨号计划的主力军，如Dial(),Voicemail(),Playback(),Queue() 等

• 桥接模块--将通道（调用）相互连接起来的机制

• 呼叫详情记录（CDR）模块

• 通道事件记录 (CEL) 模块

• 通道驱动程序--进出系统的各种连接；SIP（会话发起协议）信息传送使用 PJSIP 通道驱动程序

• 编解码器转换器--转换 G729、G711、G722、Speex 等各种编解码器

• 格式解释器-同上，但与存储在文件系统中的文件有关

• 拨号计划功能--增强拨号计划的功能

• PBX 模块

• 资源模块

• 附加模块

• 测试模块

在下面的章节中，我们列出了一个模块列表，我们认为这些模块非常重要，值得在本书中讨论。你可以在 Asterisk 下载中找到许多其他模块，但许多较老的模块要么已被弃用，要么几乎没有支持，因此不建议用于生产，除非你能找到能为你维护这些模块的开发人员。

是一份包含在menuselect 中的支持状态类型的官方 列表。²

应用

拨号计划 应用 用于extensions.conf，以定义可应用于呼叫的各种操作。例如 Dial()例如，应用程序 负责与外部资源建立呼出连接，可以说是最重要的拨号计划应用程序。表 2-1 列出了可用的应用程序。

表 2-1. ...
