第 45 章 如何制作哑铃图表 如何制作哑铃图表

本作品已使用人工智能进行翻译。欢迎您提供反馈和意见：[e-mail]

Tableau 哑铃图（也称为 DNA 图）是用于说明两个数据点之间变化的另一种可视化选择。 哑铃图的俚语名称来源于其外观，当哑铃图处于水平方向时，其外观类似于砝码，有时也类似于 DNA 链。

我个人很喜欢有一种不落俗套的图表类型，它不是以甜甜圈或华夫饼等美味食物命名的。你甚至可以说哑铃图表是一种健康的替代品......

抛开名称不谈，这是我发现的另一种引人入胜、有效且相对容易在 Tableau 中创建的图表类型。本教程将说明如何通过几个步骤在 Tableau 中制作哑铃图。

如何制作 Tableau 哑铃图

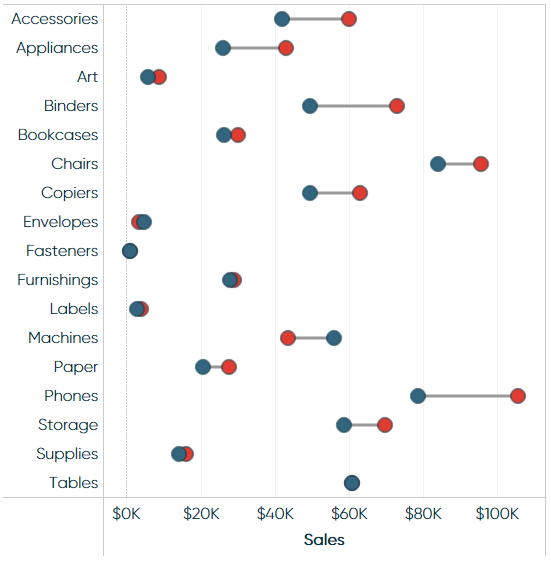

Tableau 哑铃图实际上是双轴组合图，其中一个轴的标记类型为圆形，另一个轴的标记类型为直线。 在本教程中，我们将重新创建此可视化图表，比较样本 - 超级市场数据集中每个子类别的同比销售额：

在 Tableau 中创建哑铃图的第一步是用要可视化的度量和维度创建点阵图。 在本示例中，我将把样本 - 超级市场数据集中的销售额度量放到列层，把子类别维度放到行层。这样就创建了一个按子类别划分的销售额条形图，只需将标记类型从自动改为圆形，就能轻松将其转换为点阵图。

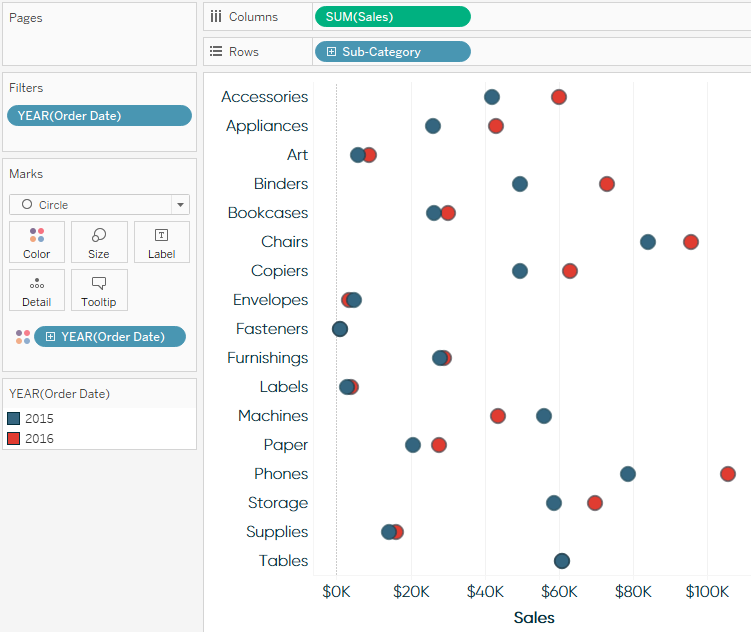

我还将对可视化数据集的最后两年进行过滤，这样每个子类别就只有两个比较点，同时还将按年份给标记着色，以区分哪一年是哪一年。目前，我的视图如下：

请注意，这种图表类型也可以垂直方向创建，方法是调换行和列架上字段的位置，但本教程中我们将坚持使用水平方向。

第二步，也是最后一步，是用销售额度量创建第二个坐标轴，并将其标记类型更改为直线。 要将点阵图转化为双轴组合图，可将销售额度量值拖动到图表顶部附近，与图表底部的销售额坐标轴正对；当出现虚线时，将度量值放到视图上。或者，也可以在列架上放置第二个销售额度量，右键单击第二个药丸，然后选择双轴。右键单击顶部坐标轴并选择同步坐标轴，确保坐标轴始终对齐。

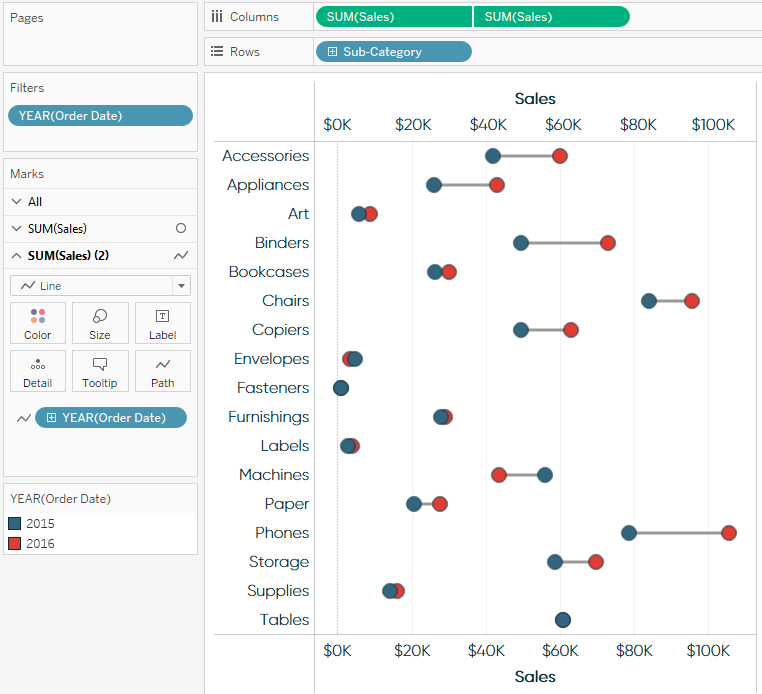

此时，销售额度量的每次出现都有一组标记卡，可以对它们进行独立编辑。导航到 SUM(销售额)的第二组标记卡，将标记类型更改为线条，然后将标记架上的 YEAR（订单日期）维度拖到路径标记卡上：

这样就可以在 Tableau 中绘制出漂亮的哑铃图了。在这里，您可以格式化标记的大小和颜色，右键单击顶轴并取消选择显示标题，即可隐藏顶轴。
