15.0 Einleitung
Obwohl der Raspberry Pi einen Monitor oder Fernseher als Display verwenden kann, ist es oft schön, ein kleineres, spezielleres Display mit ihm zu benutzen. In diesem Kapitel lernen wir eine Reihe verschiedener Displays kennen, die an einen Raspberry Pi angeschlossen werden können.
Eine Alternative zum Anschluss von speziellen Displays, wie in diesem Kapitel beschrieben, ist der Anschluss eines (kleinen) Monitors an deinen Raspberry Pi oder die Verwendung eines Telefons oder Tablets, das über VNC verbunden ist.
15.1 Verwendung einer vierstelligen LED-Anzeige
Problem
Du möchtest eine vierstellige Zahl in einer altmodischen LED-Anzeige mit sieben Segmenten anzeigen.
Lösung
Verbinde ein I2C-LED-Modul (Inter-Integrated Circuit), wie das in Abbildung 15-1 gezeigte Modell, mit einem Raspberry Pi, indem du die Drähte von Buchse zu Buchse überbrückst.

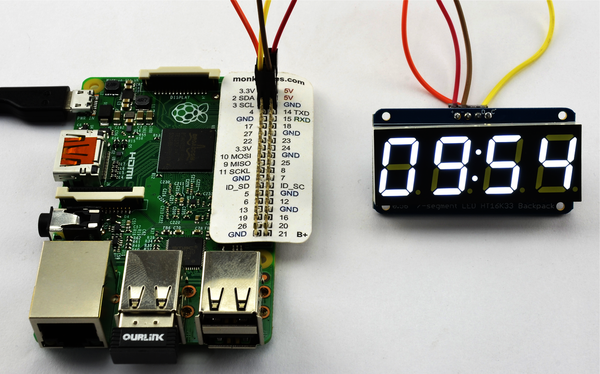

Abbildung 15-1. Sieben-Segment-LED-Anzeige mit einem Raspberry Pi
Adafruit 4×7-Segment-LED mit I2C-Rucksack (siehe "Module")
Die Verbindungen zwischen dem Raspberry Pi und dem Modul sind wie folgt:
VCC (+) am Display mit 5V ...
