Verwendung von Schaltplänen und Datenblättern

Ein Schaltplan, auch Schaltplan genannt, ist die Standardmethode, um die Komponenten und Verbindungen in einer elektronischen Schaltung zu beschreiben. Er verwendet Symbole, um die Komponenten darzustellen, und Linien, die die Verbindungen zwischen den Komponenten darstellen.

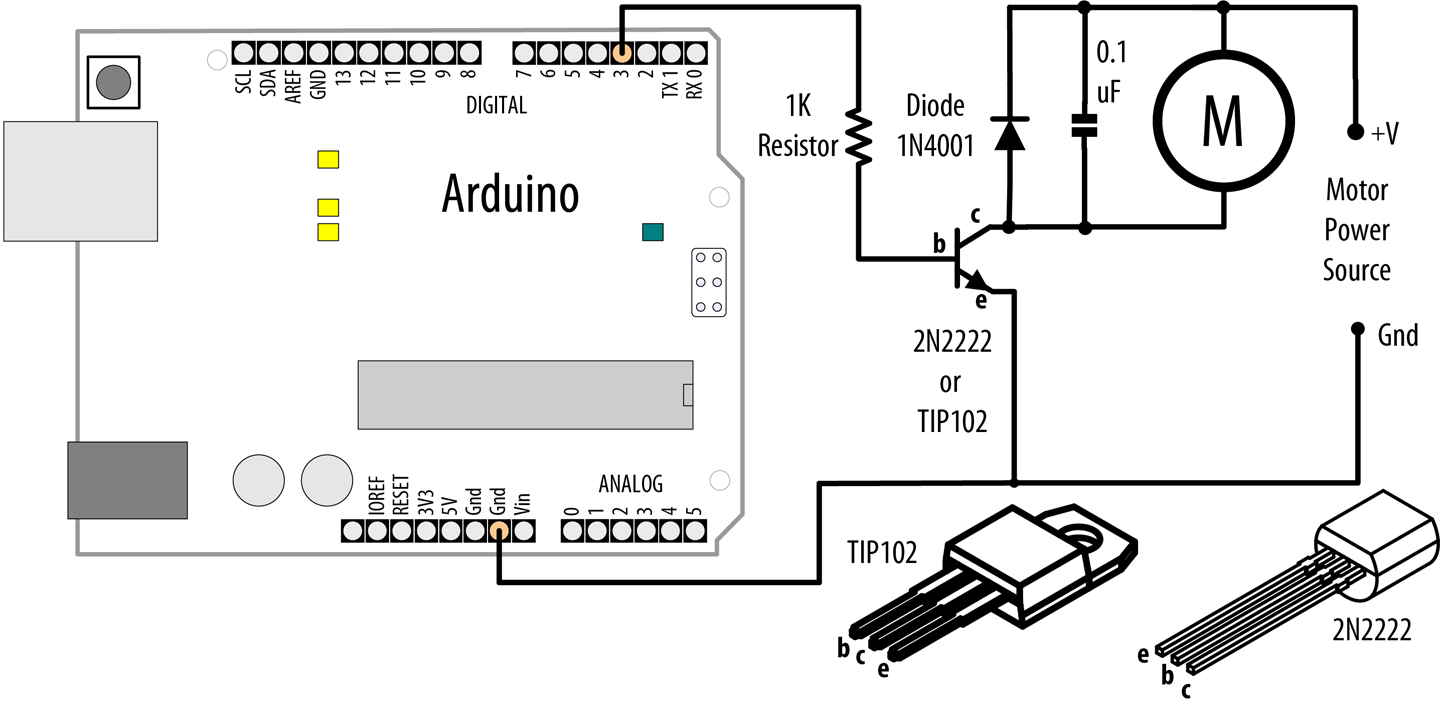

Abbildung A-1 in Anhang A zeigt einige der gebräuchlichsten Komponenten und die Symbole, die für sie in Schaltplänen verwendet werden. Abbildung B-1 ist ein Schaltplan aus Rezept 8.8, der die in einem typischen Schaltplan verwendeten Symbole veranschaulicht.

Typische schematische Darstellung

Ein Schaltplan stellt die Verbindungen eines Stromkreises dar, aber er ist keine Zeichnung der tatsächlichen physikalischen Anordnung. Auch wenn du anfangs vielleicht denkst, dass Zeichnungen und Fotos der physischen Verdrahtung leichter zu verstehen sind als ein Schaltplan, kann es bei einem komplizierten Stromkreis schwierig sein, klar zu erkennen, wo jeder Draht angeschlossen ist. Stromlaufpläne sind wie Landkarten. Sie haben Konventionen, die dir helfen, dich zu orientieren, sobald du dich mit ihrem Stil und ihren Symbolen vertraut gemacht hast. Zum Beispiel befinden sich die Eingänge normalerweise links und die Ausgänge rechts; 0V- oder Masseanschlüsse werden bei einfachen Schaltungen normalerweise unten dargestellt, die Stromversorgung oben.

Bauteile wie der Widerstand ...
