第 23 章 画线
本作品已使用人工智能进行翻译。欢迎您提供反馈和意见:translation-feedback@oreilly.com
没有线条的建筑可能不是建筑

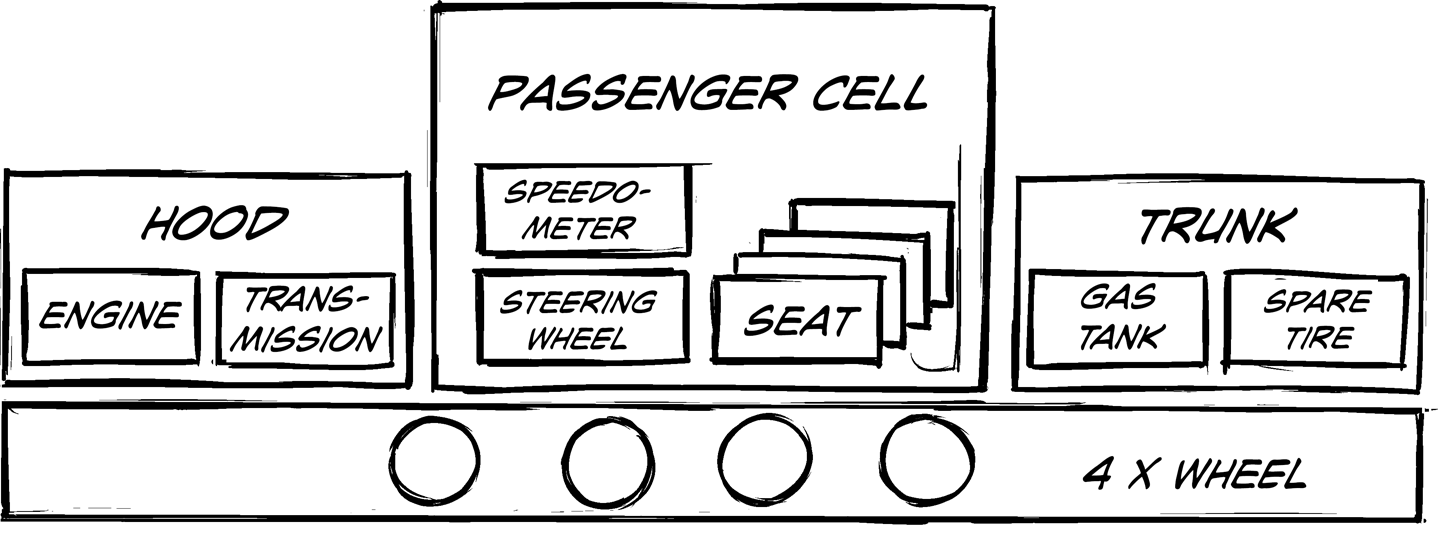

汽车的功能结构
上面的草图描绘了 汽车的结构。所有重要的部件都在这里,包括它们之间的关系:发动机在引擎盖下;乘客座椅适当地位于乘客舱内,靠近方向盘;车轮很好地装配在汽车底盘的底部。这幅图似乎符合大多数建筑学的定义(除了我最喜欢的定义,因为我在寻找决策;见第 8 章)。
然而,这对了解汽车的功能却没有什么帮助:油箱离发动机很远,可以省略吗?发动机和变速箱并列在引擎盖下是巧合还是有特殊关系?汽车需要四个轮子还是三个轮子也可以?如果要分阶段制造汽车,先组装哪一部分比较合理?只组装带座椅的车厢是否是一个好的开始?如何区分好车和坏车?哪些方面是几乎所有汽车都有的(例如,车轮在底部),哪些方面各不相同(保时捷 911、大众甲壳虫或 DeLorean 的车主会很快指出他们的发动机不在引擎盖下面)?
这幅图并没有真正回答这些问题。它描绘了各部件的位置,但没有表达它们在整个系统 "汽车 "中的关系或功能。尽管这幅图在事实方面是正确的,实际上也相当详细,但它并不能让我们推理出它所描述的系统,尤其是它的行为。 巧合的是,它可能也不是图表驱动设计的好例子(第 22 章)。
请看这条线
图中缺少的关键元素是连接组件的线条。没有线条,就很难表现丰富的关系。线条是如此重要,以至于方框、标签和线条足以构成肯特-贝克半开玩笑的银河建模语言。1没有线条,就没有什么建模语言了。此外,正如人们常说的,"线条比方框更有趣"。通常是哪里出了问题?在两个经过充分测试的部件之间的整合中。我需要在哪里实现强耦合或松耦合?盒子之间。如何区分结构良好的架构和一团烂泥?2通过线条。

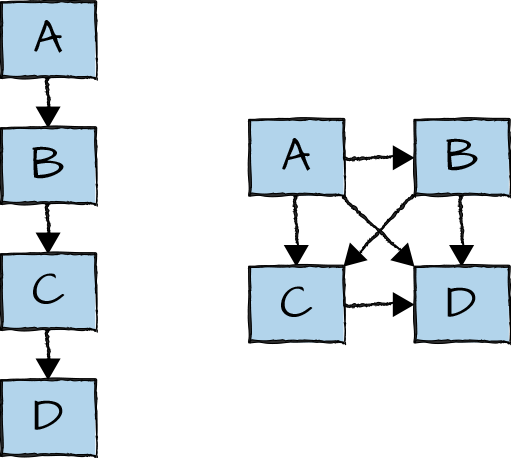

图 23-1 举例说明了线条的重要性。
图 23-1. 没有线条的架构图毫无意义
左边的系统和右边的系统由相同的组件A、B、C 和D 组成,这两个系统会有不同的属性和行为吗?左边的系统有一个整齐的分层架构,它提供了清晰的依赖关系,可以很容易地用不同的组件替换某个组件。但由于信息或命令必须依次通过每个组件,因此也会造成较长的延迟。此外,每个组件都可能成为单点故障:如果C出现故障,链条就会中断,系统就无法运行。
右边的系统几乎具有完全相反的特性:相互依赖关系有点混乱,因此很难更换组件。不过,该系统提供的通信路径更短,弹性更大:如果C出现故障,A仍可与D 通信。
例 23-1.
如果我看到一个没有线条的架构图,我会倾向于拒绝它,因为它无法表达系统的行为。
现在想象一下,这个图没有线条。你永远不会知道这个系统是像左边还是右边那样构建的,结果就是一个毫无意义的架构图。因此,如果我看到一张没有任何连接线的架构图,我就会怀疑它是否是对架构的有意义描述。 不幸的是,很多图都没有通过这一基本测试。
元模型
说 汽车图没有显示任何关系并不完全正确。这幅图确实包含了两个组件之间的主要关系:
- 遏制
-
一个盒子被另一个盒子包围。
- 邻近性
-
有些盒子彼此靠近,有些则相距较远。 ...
