Autodesk Revit Architecture 2014 Grundlagen

–––

–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––– 1.3 Grundsätzliches zum Programm

17

Neu ab der Version 2011 ist die zusätzliche Rubrik »Ressourcen«, in der man direkt

Zugang zur (Online-)Hilfe erhält, darunter auch Videos zum schnellen Einstieg.

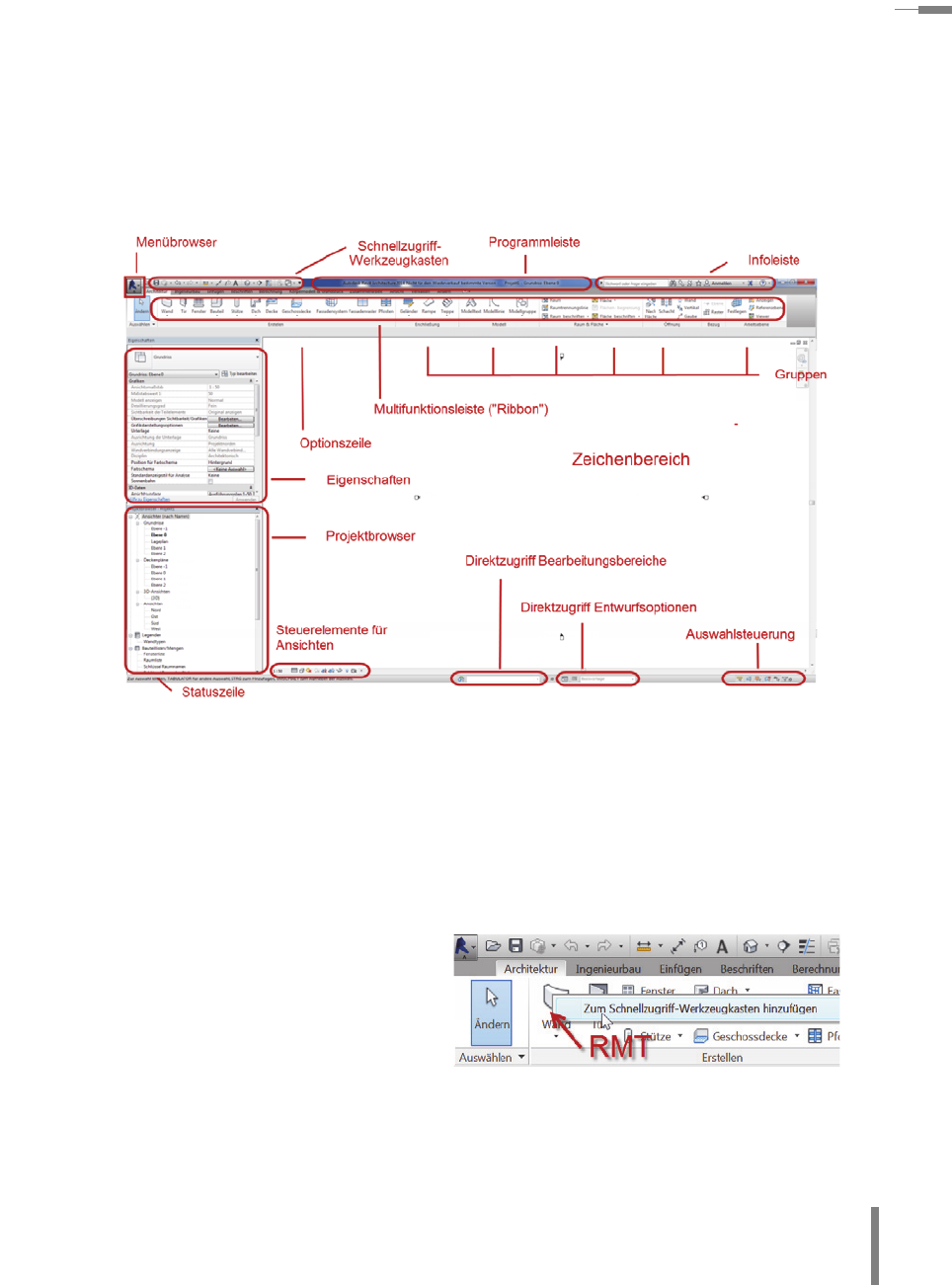

Benutzeroberfläche

Übersicht über die einzelnen Bereiche bzw. Begriffe der Benutzeroberfläche

Begriffe der Benutzeroberfläche

•In der Programmleiste finden Sie den Namen des aktuellen Projekts.

•Im Menübrowser sind einige nützliche Befehle enthalten wie z. B. Öffnen und

Speichern. Klicken Sie auf das Symbol R, um in das Menü zu gelangen.

• Im Schnellzugriff-Werkzeugkas-

ten (QAT) sind häufig wiederkeh-

rende allgemeine Befehle enthal-

ten, wie Öffnen/Speichern. Der

QAT kann individuell mit Befehlen

ergänzt werden: Klicken Sie dazu

mit der RMT auf einen Befehl und wählen Sie aus dem Kontextmenü den Eintrag

Zum Schnellzugriff-Werkzeugkasten hinzufügen.

GETTING STARTED – EINFÜHRUNG –––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––

–

––––––––––––––––––––––

–––

Kapitel 1

18

• Über die Infoleiste erreicht

man schnell verschiedene

Hilfsfunktionen. In der Text

-

leiste können Suchbegriffe

direkt eingegeben werden.

•Die Optionsleiste beinhaltet

je nach aufgerufenem Befehl verschiedene Buttons zur weiteren Bearbeitung des

Bauteils. Diese Buttons sind in der Regel nur dort aufrufbar, daher sollten Sie die

-

sem Bereich stets angemessene Aufmerksamkeit widmen!

•Mit dem Projektbrowser können Sie durch die einzelnen Ansichten des Projekts

navigieren (unter den Begriff »Ansichten« fallen in Revit auch Grundrisse und Bau

-

teillisten). Aktivieren bzw. wechseln Sie eine Ansicht mit einem Doppelklick.

•Die Steuerelemente für Ansichten (ehemals Ansichtskontrollleiste) steuern ver-

schiedene grafische Aspekte wie z. B. den Maßstab oder auch die Sichtbarkeiten

von Elementen.

•In der Statuszeile schließlich wird immer das zurzeit aktuelle Bauteil angezeigt.

•Der Direktzugriff Bearbeitungsbereiche ist ein »Shortcut« des Befehls Bearbei-

tungsbereiche, der normalerweise über die Rubrik Zusammenarbeit|Bearbei-

tungsbereiche zu erreichen ist.

• Direktzugriff Entwurfsoptionen: Wie vor, jedoch für den Befehl Entwurfsoptio-

nen, der in der Rubrik Verwalten|Entwurfsoptionen zu finden ist.

• Auswahlsteuerung: Hier steuern Sie, welche Elemente ausgewählt werden kön-

nen und wie sich die Auswahlfunktion verhält. Siehe hierzu im Detail den

Abschnitt Grundlegende Navigation im Programm in diesem Kapitel.

Die Multifunktionsleiste (»Ribbon«) dürfte mittlerweile vielen aus den Office-Pake-

ten von Microsoft her bekannt sein und ist ohne Zweifel das Herzstück der Menüfüh-

rung. Sie ist in Rubriken – von Autodesk auch als »Tabulatortasten« bezeichnet –

gegliedert. Jede Rubrik kann noch mehrere Gruppen enthalten, in denen die zugehö

-

rigen Befehle nochmals logisch sortiert sind. Bei der Aktivierung verschiedener

Befehle (z. B. des Befehls Wand) wird zusätzlich noch hinter der letzten Rubrik eine

weitere sichtbar: die kontextabhängige Registerkarte, in der relevante Unteroptionen

zum Befehl gezeigt werden. Oftmals sind hier Optionen sichtbar, die in den Vorgän

-

gerversionen in der Optionsleiste zu finden waren. Je nach der von Ihnen installierten

Version von Revit wird die Multifunktionsleiste bedingt durch die verschiedenen

Fachrichtungen etwas abweichen. Im Wesentlichen betrifft das die ersten drei Rubri

-

ken (Architektur, Ingenieurbau, Gebäudetechnik), da z. B. im Revit Structure keine

Gebäudetechnik vorhanden ist und somit diese Rubrik fehlt usw.
