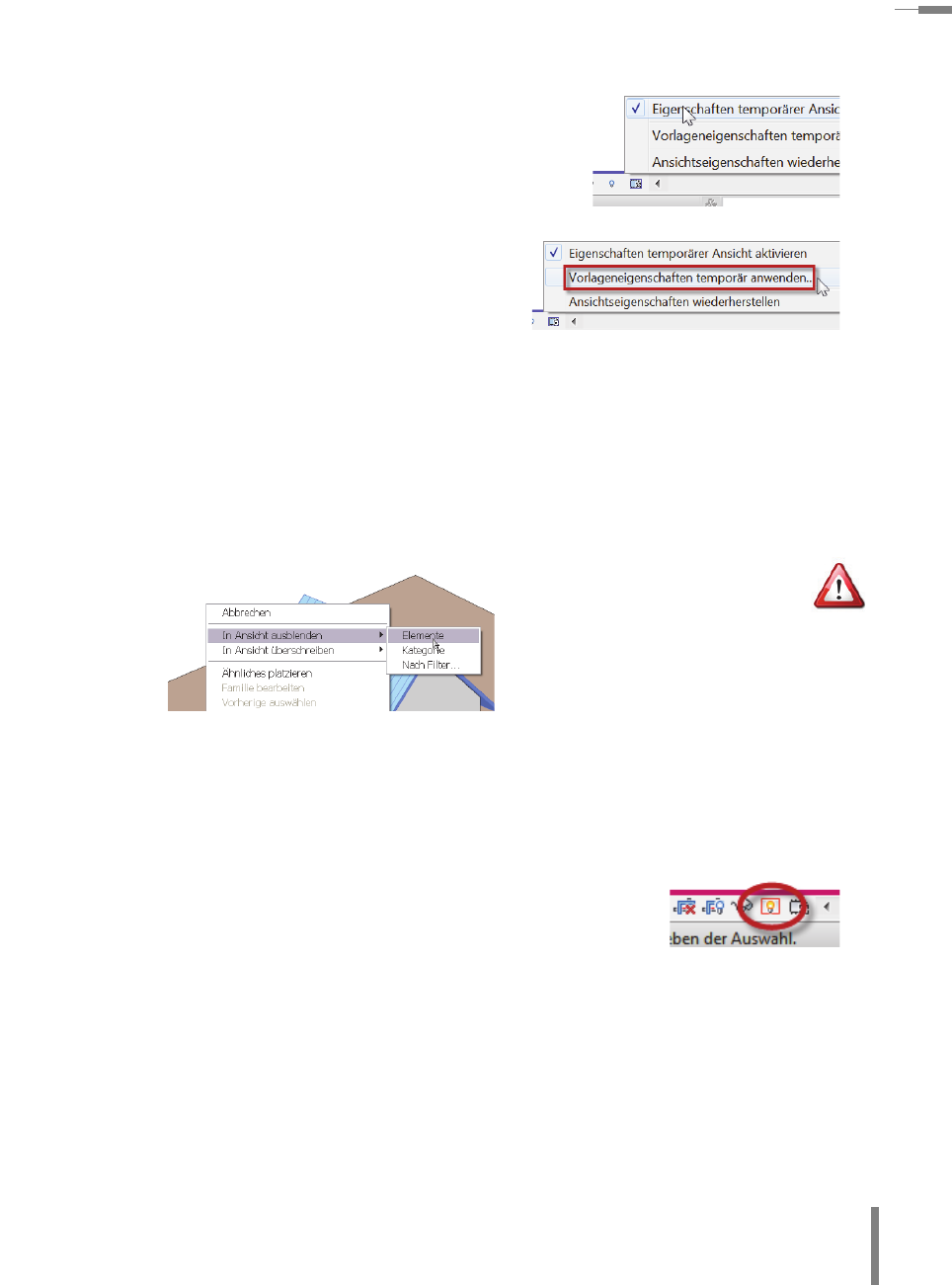

––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––– 3.2 Allgemeines
99
Schnittlinien: Bearbeiten von Linienstärke, -farbe und -muster
Schnittmuster: Bearbeiten von Sichtbarkeit, Farbe und Muster
Entfernen Sie die Häkchen aus den Checkboxen, um die Darstellung wieder rückgän-
gig zu machen.
Filter
Bauteile können auch mithilfe von Filtern ausgeblendet werden. Dazu muss man im
ersten Schritt einen Filter definieren. In der Filterdefinition ist enthalten, nach wel
-
chen gemeinsamen Kriterien bestimmte Elemente gefiltert werden sollen. In der
Zeichnung
Abschnitt 3.3 Wände ist z. B. ein solcher Filter definiert worden, um das
Dach, die Geschossdecke und die Topographie in der 3D-Ansicht auszublenden.
Die Filterdefinition befindet sich in der
Gruppe Grafik der Rubrik Ansicht.
Klicken Sie dort auf den Befehl Filter.
Auf der linken Seite können neue Filter
angelegt, bestehende Filter dupliziert,
umbenannt oder gelöscht werden.
DIE GRUNDFUNKTIONEN IM DETAIL –––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
–
–––––––––––––––––
–––
Kapitel 3
100
Wählen Sie dann eine oder mehrere Kategorien von Bauteilen, in denen der Filter
wirksam sein soll.
So können Sie z. B. alle Wände mit der Breite 11,5 cm filtern lassen, egal ob Mauer-
werk oder Kalksandstein:
• Kategorie: Wände
• Filtern nach: Breite
•Operator: gleich
•Wert: 11.5
Im Beispiel der Ausblendungen der Elemente in der 3D-Ansicht wurde definiert:
• Kategorien: Dächer, Geschossdecken und To pog rap hie
• Filtern nach: Kommentar
•Operator: gleich
•Wert: ausblenden
So wird erreicht, dass alle Bauteile dieser Kategorien mit dem Wert ausblenden in
der Rubrik Kommentar gefiltert werden.
Hinweis: Nach dem Definieren des Filters ist weiter keine Auswirkung
sichtbar. Revit fasst vorerst diese Bauteile nur zusammen als eine Art
»unsichtbaren Auswahlsatz«. Die direkte Anwendung des Filters
geschieht jedoch erst im Dialogfenster Überschreibungen Sichtbar
-
keit/Grafiken.
Rufen Sie als Nächstes also dieses Dialogfenster auf (TK »vv«).
Wählen Sie die Registerkarte Filter und klicken Sie dort auf Hinzufügen. In der fol-
genden Dialogbox können Sie dann aus den vorher definierten Filtern wählen. Wenn
Sie nun in der Spalte Sichtbarkeit das Häkchen entfernen, werden die gefilterten
Bauteile in dieser Ansicht nicht mehr angezeigt!
Insgesamt ist diese Methode etwas aufwendiger als das Ausblenden einzelner Bau-
teile über das Kontextmenü. Sind aber viele Bauteile betroffen, ist diese Methode
sehr interessant!
