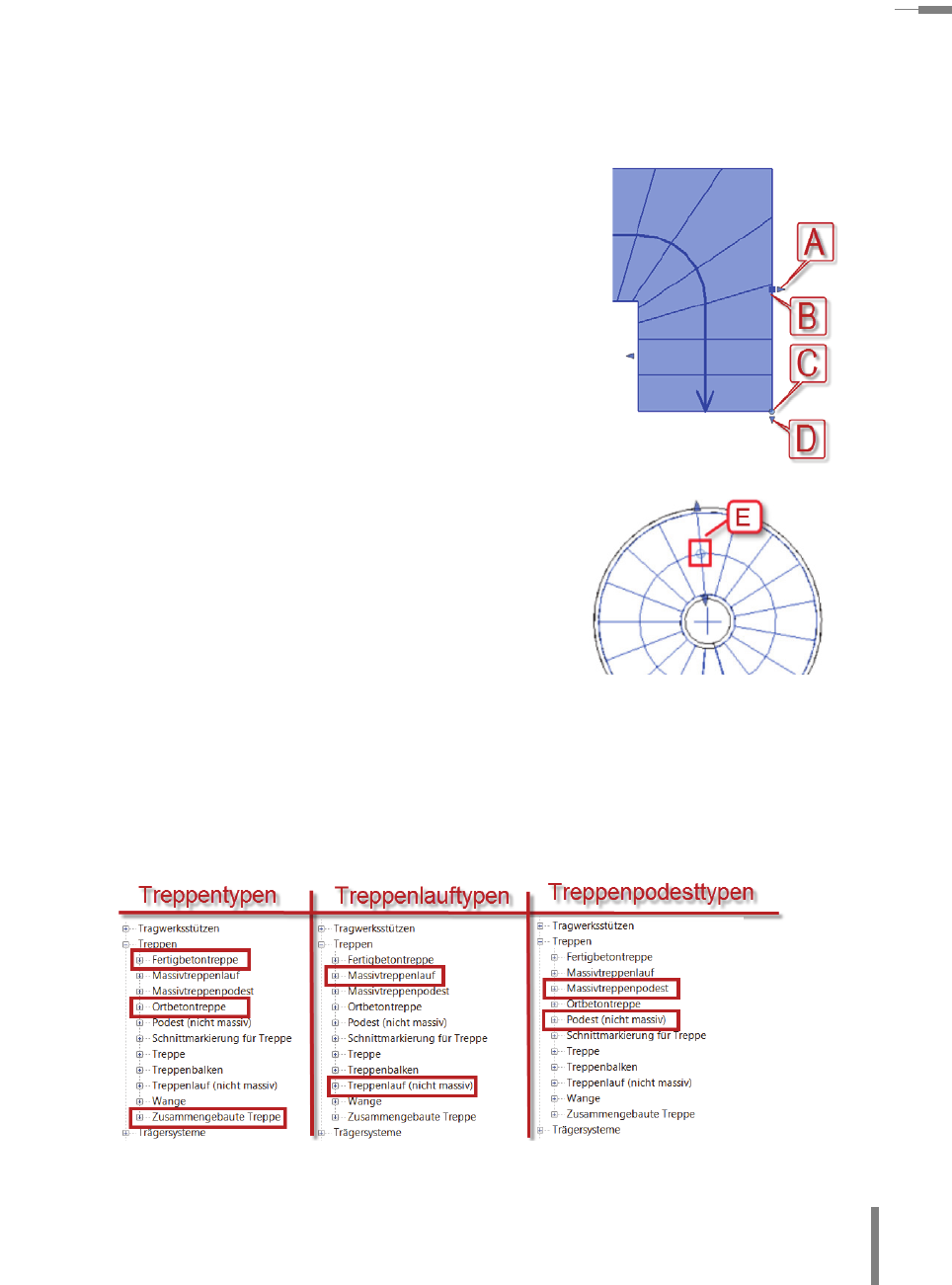

Modell am besten geeignet. Das Teilen mithilfe der Raster und Ebenen ist vor allem

bei Fertigteilelementen hilfreich.

Nachdem der Befehl Skizze bearbeiten gewählt worden ist,

stehen die schon bekannten Skizzenwerkzeuge zur Verfügung.

Innerhalb des Skizzenmodus kann wie gewohnt beliebig zwi

-

schen verschiedenen Ansichten gewechselt werden. In unserem

Falle wäre z. B. der Grundriss EG hilfreich. Die entstehende

Skizze soll den Bereich einschließen, der innerhalb der Stufe

überlappt (damit dieser anschließend ausgeblendet werden kann).

Nach Beenden des Skizzenmodus entsteht ein weite-

res »Unterbauteil«, das anschließend gewählt und mit

der Option Teilelemente ausschließen aus der

aktuellen Ansicht ausgeblendet werden kann.

Diesen Schritt können Sie nun in beliebigen anderen

Ansichten wiederholen. Achten Sie aber darauf, dass

in der jeweiligen Ansicht immer die anfangs erwähnte

Sichtbarkeit der Teilelemente entsprechend einge

-

stellt ist.

Nun verbleibt lediglich noch ein kleiner Teil der Geometrieüberlappung im Bereich

Geschossdecke/Treppenlauf. Dieser Bereich könnte z. B. mit einem projektinternen

Abzugskörper entfernt werden. Der Aufwand wird aber in der Regel nur in speziellen

Fällen lohnen. Allgemein würde ich hier empfehlen, die Linien in den Ansichten, in

denen sie sichtbar erscheinen (es kommen hier nur Schnitte infrage), mit Detailberei

-

chen zu überschreiben (siehe Abschnitt 3.14 Detaillierung). Es bleibt aber trotzdem

zu hoffen, dass hier vonseiten der Entwickler die Auflager zu den Geschossdecken

noch perfektioniert werden.

Generell sollte nur an den Stellen dreidimensional nachgearbeitet werden, an denen

auch Mehrwerte aus dem 3D-Modell gezogen werden können (z. B. für die Visualisie

-

rung oder die Bauteillisten/Massenermittlung). Ansonsten ist eine Ergänzung der

Ansichten mit 2D-Linien völlig ausreichend und spart Zeit!

Tipp: Falls Sie bei der Bearbeitung der Skizze lieber in der 3D-Ansicht

bleiben wollen, so können Sie auch diese Ansicht zur besseren Kontrolle

der Linien orthogonal ausrichten lassen.

Klicken Sie dazu mit der RMT auf den ViewCube oben rechts am Bildschirm. Wählen

Sie aus dem erscheinenden Kontextmenü den Eintrag An Ansicht ausrich

-

ten|Grundrisse|Grundriss: Ebene 1.
